消聲、隔音、凈化系列

1.消聲、隔音、凈化系列產品特性

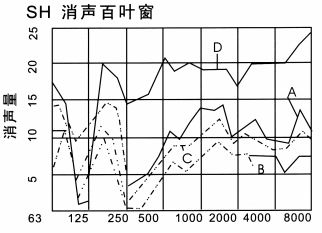

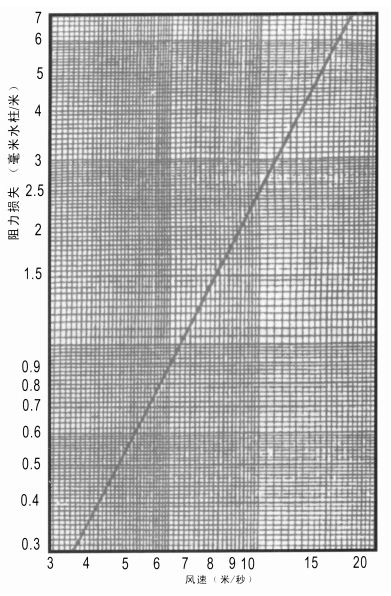

        性能：消聲量低頻為10-15dB/米 中頻為15-25dB/米高頻為25-30dB/米，阻力系數§=0.42阻力損失與風速的關系曲線。

說明：

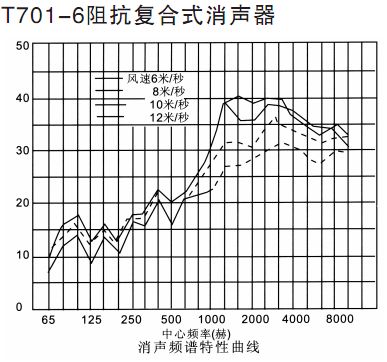

       1.本圖所列之阻抗復合式消聲器的消聲頻譜特性曲線及阻力損失與風速的關系曲線是通過與本圖集1號消聲器大小小相當，但長度為2米的消聲器實測所得。本圖集各消聲器的消聲效果和阻力損失，可參考本圖估算。
       2.選用表中的有效截頻=1.22C/DC—聲速（米/秒） D—消聲器外形斷面積的當量直徑（L）

2.SKW-Ⅰ單層微孔板消聲彎頭

風速 (m/s)	阻力損失 Pα	下列頻率（HZ）下的消聲量（dB）
		125	250	500	1000	2000	4000
5	24	3	9	13	15	12	7
10	36	4	9	14	17	12	9
15	72	4	10	13	14	13	9
20	132	5	12	12	13	14	12

3.SKW-Ⅱ雙層微孔板消聲彎頭

風速 (m/s)	阻力損失 Pα	下列頻率（HZ）下的消聲量（dB）
		125	250	500	1000	2000	4000
5	24	8	12	12	14	10	8
10	40	7	13	15	15	12	9
15	80	7	10	15	16	13	10
20	175	6	14	16	16	13	12

4.SK-2雙層微孔板消聲器

消聲器內氣流 速度(m/s)	流經消聲器的 阻力損失(Pa)	下列頻率（HZ）下的消聲量（dB）
		125	250	500	1000	2000	4000
0	0	28	29	33	30	42	51
7	5	25	29	33	23	32	41
10	48	23	26	29	22	30	35
14	78	19	20	24	20	26	34
22	314	10	12	19	19	27	33
25	422	3	4	14	16	25	32

5.YD園型微孔板消聲器

型號	外形尺寸		適用風量(m3/h)	消聲量dB(A)	型號	外形尺寸		適用風量(m3/h)	消聲量dB(A)
	D1	D2				D1	D2
YD-1	100	360	1500-200	22-25	YD-13	450	710	3100-4300	22-25
YD-2	120	380	220-300	22-25	YD-14	500	810	3800-5000	22-25
YD-3	140	400	300-400	22-25	YD-15	630	930	4500-6500	25-27
YD-4	160	420	400-500	22-25	YD-16	700	1000	6300-8000	25-27
YD-5	180	440	500-650	22-25	YD-17	800	1100	8265-11000	25-27
YD-6	200	460	650-800	22-25	YD-18	900	1200	10800-14400	25-27
YD-7	220	480	800-1000	22-25	YD-19	1000	1300	13700-18000	25-27
YD-8	250	510	1000-1300	22-25	YD-20	1250	1550	17000-20000	25-27
YD-9	280	540	1200-1500	22-25	YD-21	1400	1750	26000-35000	25-27
YD-10	320	580	1500-2000	22-25	YD-22	1600	1900	43000-57000	25-27
YD-11	360	620	2000-2700	22-25	YD-23	1800	2100	55000-73000	25-27
YD-12	400	660	2500-3200	22-25	YD-24	2000	2300	67000-90000	25-27

6.阻抗復合式消聲器選用表

型 號	長度 (mm)	外形尺寸 (mm)	外形斷面 (mm)	法蘭尺寸 (mm)	有效截面 (m2 )	膨脹比 (m)	有效截面 (MZ)	適用風量(m3/h)
								風速6m/s	風速8m/s	風速10m/s	風速12m/s
1	1600	800×500	0.4	520×230	0.099	4.26	596	2000	2660	3330	4000
2	1600	800×600	0.48	510×370	0.139	3.91	507	3000	4000	5000	6000
3	1600	1000×600	0.6	700×370	0.186	3.17	480	4000	5330	6670	8000
4	1600	1000×800	0.8	770×400	0.231	3.46	420	5000	6660	8320	10000
5	900	1200×800	0.96	700×550	0.278	3.43	380	600	8000	10000	12000
6	900	1200×1000	1.2	780×630	0.372	3.2	339	800	10660	13340	16000
7	900	1500×1000	1.5	1000×630	0.463	3.29	430	10000	13320	16640	20000
8	900	1500×1400	2.1	1000×970	0.693	3.07	513	15000	20000	25000	30000
9	900	1800×1400	2.52	1330×970	0.928	2.73	470	20000	26700	33400	40000
10	900	2000×1800	3.8	1500×1310	1.39	2.59	393	30000	40000	50000	60000

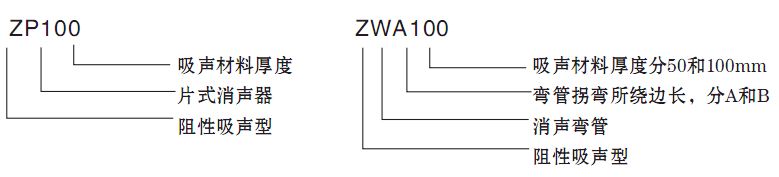

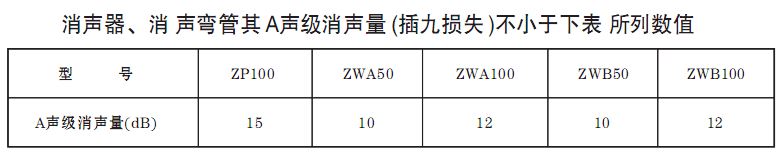

7.ZP100型片式消器、消聲彎管

8.消聲、隔音、凈化產品列表

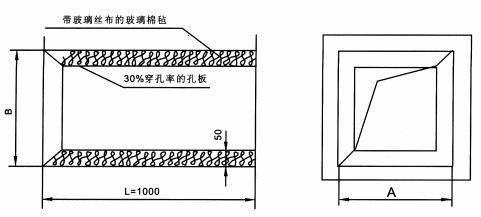

	T701管式阻性消聲器 管式阻性消聲器是利用設在氣體通道內的多孔吸聲材料吸收聲能，降低噪聲而起的消聲作用。 吸聲材料采用了效果最好的一種，即超細玻璃棉氈，所以老標準中其它吸聲材料摒棄不采用。 該消聲器適合于規格為A≤700、B≤400、若大于以上尺寸應選擇其它消聲器。 主要用于一般不含水汽，油霧的通風空調系統 。
	SK-1型單層微孔板消聲器 該消聲器為單腔結構，用金屬微穿孔板做抗性消聲元件、主要消中頻噪聲。

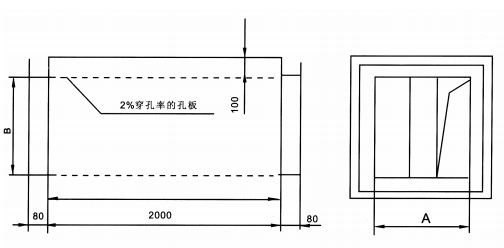

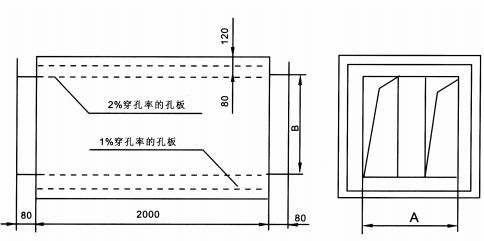

	SK-2型雙層微孔板消聲器 該消聲器為雙腔式結構，用金屬微穿孔板做抗性消聲元件、其聲阻量參數合理，聲腔雙層設置恰當，故消聲效果好，消聲頻帶寬，整體性能優越。 該消聲器適合高溫、潮濕氣流通過，產品不積塵、不產塵，適用于醫療、醫藥、電子、儀表行業的潔凈空調系統。 用于潔凈空調系統要求較高的場所，材料可用不銹鋼板制作 。

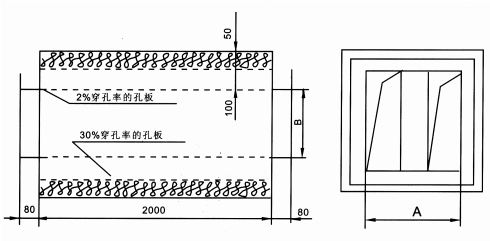

	VXF型微孔板復合式消聲器 □該消聲器是微穿孔板消聲器的改進型。它具有膨脹空腔和阻性吸聲功能，通過風速在6-8m/s為合適，最高應小于12m/s，具阻性吸聲部分有良好的熱絕緣性能，故消聲器外表不做保溫層，有利于節省造價及方便安裝。

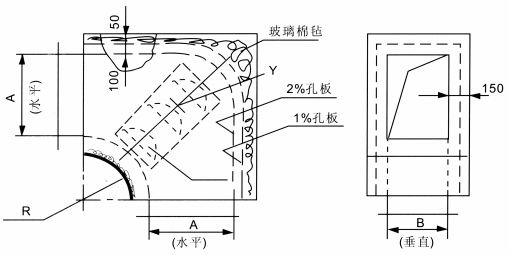

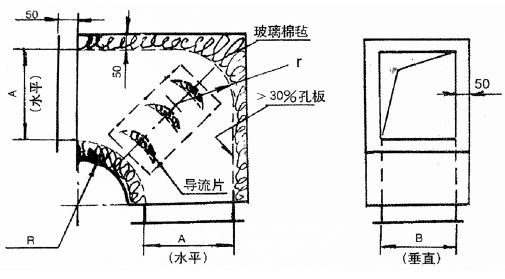

	KW型阻性消聲彎頭 如圖A×B為水平安裝的彎頭，訂貨時需說明是水平還是垂直安裝，哪個為水平尺寸。 A≤800，B≤800時均無導流片。 末指明時取R=200短臂。 適合于潮濕、高溫、潔凈廠房使用。

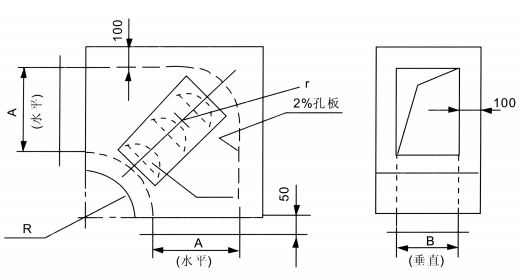

	SKW-Ⅰ型單層微孔消聲彎頭 如圖A×B為水平安裝的彎頭，訂貨時需說明是水平還是垂直安裝，哪個為水平尺寸。 A≤800，B≤800時均無導流片。 末指明時取R=200短臂。 適合于潮濕、高溫、潔凈廠房使用。

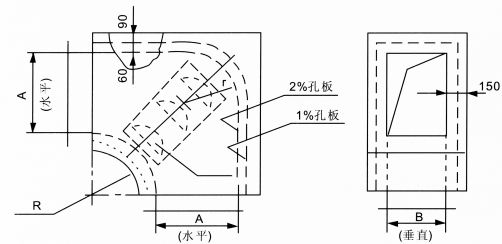

	SKW-Ⅱ型雙層微孔板消聲彎頭 同KXW-C-Ⅰ的說明。 消聲頻率較寬時采用雙層微孔板消聲器。
	ZFW型微孔復合式消聲彎頭 同SKW-Ⅰ的說明。 此閥門適用于尺寸B≤250，因而采用單葉片。 此消聲器為微孔板加超細玻璃棉吸聲結構形式，具有微孔板消聲彎頭的優點，且有吸聲材料絕熱保溫性能。

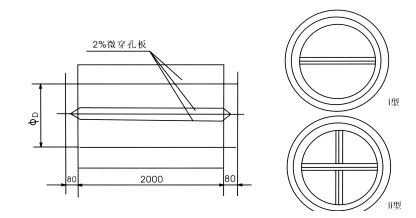

	YD圓形微孔板消聲器 此消聲器采用微穿孔板做吸聲材料。 D尺寸150-250時，用Ⅰ型D尺寸大于350時，用Ⅱ型。

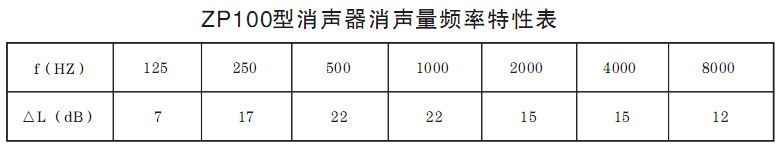

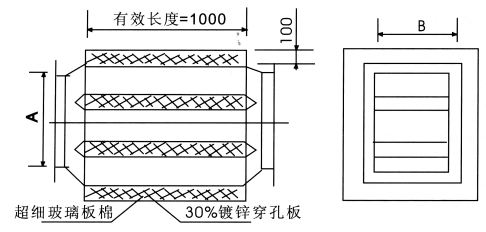

	ZP100型片式消聲器 ZP型片式消聲器是利用敷設在風管內壁面上的吸聲材料將聲能轉化為熱能而達到消聲，消聲效果好。 適用于環境溫度-20度-50度無腐蝕性介質的場合。 ZP型片式消聲器為片式結構，吸聲材料厚度為100mm，標準產品的有效長度為1m，兩端為變徑管和風管標準法蘭。

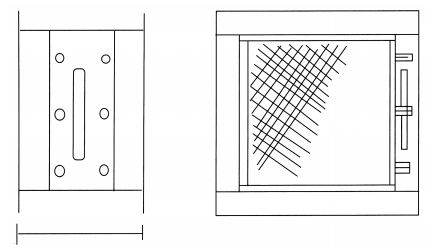

	抽屜式過濾器 抽屜式過濾器可用于管道，靜壓箱新風進風口等、具有用途廣之特點。 抽出形式可分左抽、右抽、左、右抽、下抽等多種形式。 定期清洗、抽出方便。

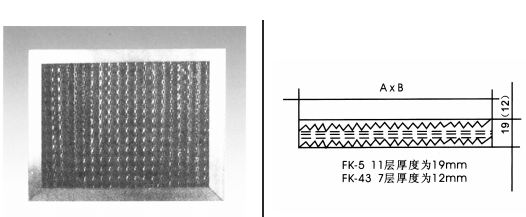

	鋁合金過濾器 此過濾器外觀漂亮、重量輕、耐腐蝕。 此閥門適用于尺寸B≤250，因而采用單葉片。 外層鋁網材厚0.6mm，并制成瓦楞狀提高整體強度，內納用0.05mm厚鋁泊綱多層疊合而成，具有防火、防潮、使用壽命長、清洗方面等特點。

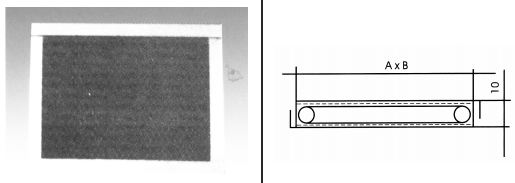

	尼龍錦凸網過濾器 此過濾器有滑槽，可相互勾拉拼成較大面積。 回風速度大時，加*4鋼絲加固。 FK-40帶鋁板網，F(xiàn)K-45不帶鋁板網。

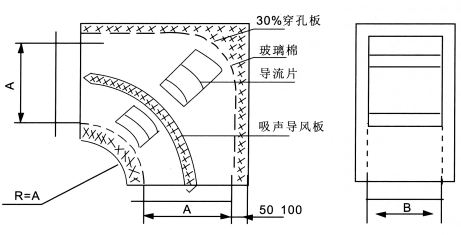

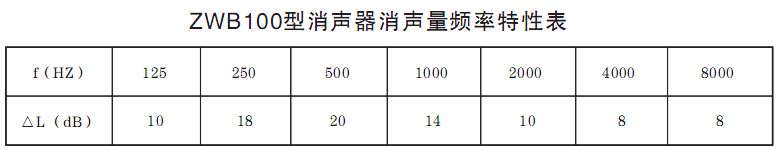

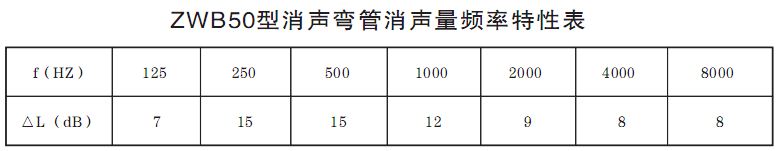

	ZWB50、100型消聲彎管 ZWB型消聲彎管是使風管短邊B拐彎90度，并具有一定消聲作用的彎管，其拐彎半徑為風管內壁長邊A，吸聲材料厚為50和100mm。 此消聲管內配有吸聲導風板和導流片，更有效的提高消聲效果。

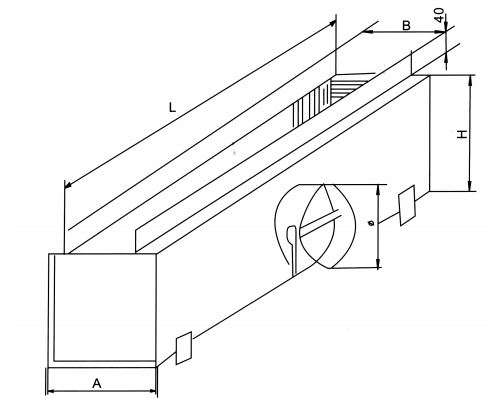

	送風末端靜壓箱 靜壓箱的表面貼有吸音減震材料，起到降低噪聲作用。送風道配置靜壓箱能減小動壓增加靜壓，起到穩定氣流作用。 YJ-1A型內貼材料采用超細玻璃棉氈外包玻璃絲布穿率30%的孔板，YJ-1B型內貼材料采用聚氯乙烯泡沫塑料板。 B尺寸為接條縫風口喉徑寬度A≥B+100，L為風口長度 H≥Φ+100。 還可以根據用戶要求特殊制造成圓形、方形等，靜壓箱內腔愈大，消聲及增加靜壓愈大。

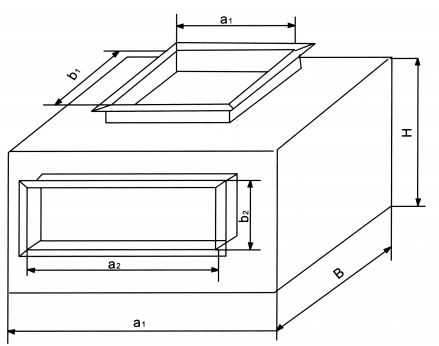

	柜機風機送/回風消聲靜壓箱 此種靜壓箱用于送風機口或者拐彎處，它有降低噪音、減少動壓、穩定氣流、改變氣流方向等優點。 YJ型內貼材料采用超細玻璃棉氈外包玻璃絲布穿率30%的孔板。 接口尺寸，外形尺寸可以根據設計圖紙要求而定。 如果外型尺寸很大，可以考慮分段制作。
